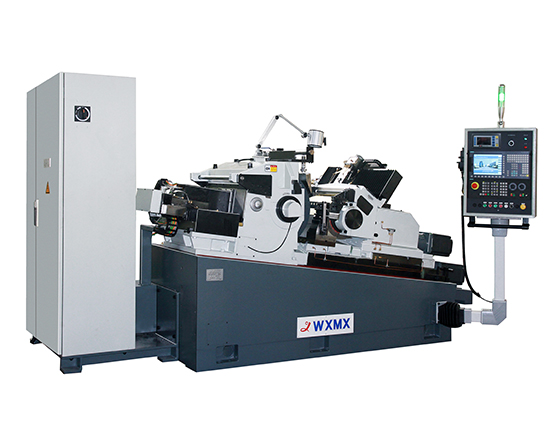

WMG-200
一、 機床主要特點：
1. 機床采用斜置床身，砂輪架固定、導輪架移動布局；
2. 機床砂輪主軸和導輪主軸均采用雙支承滾動軸承結構，砂輪主軸可裝內置式動平衡；
3. 導輪架上下滑板進給導軌均采用貼塑導軌，由伺服電機經滾珠絲杠驅動；
4. 砂輪修整器采用金剛滾輪修整，滾輪回轉由伺服電機驅動；
5. 砂輪修整器進給和往復運動均采用伺服電機驅動滾珠絲杠結構，進給和往復導軌均為滾動導軌；
6. 導輪修整器往復采用減速電機交流變頻無極調速；
7. 導輪回轉采用主軸電機驅動
8. 冷卻系統采用磁滾紙帶過濾冷卻箱；
9. 機床控制系統采用西門子伺服系統。
二、 主要用途和適用范圍
本機床主要用于對各種圈類、軸類零件的圓柱面進行貫穿磨，對各種階梯、錐形和圓柱形回轉面進行半自動或自動切入磨削。機床適宜小批和成批生產。
三、主要規格參數：
磨削工件范圍： Φ10～Φ200 mm
磨削長度
貫穿磨 200mm
切入磨 390 mm
磨削輪規格 600×400×305 mm
導輪規格 350×400×203 mm
磨削輪轉速 1410r/min
導輪轉速 10～450r/min
導輪回轉角
垂直面內 -2°～+4°
水平面內 -1°～+2°
進給最小值 0.001 mm
砂輪中心連線至托架底面距離 200 mm
砂輪中心連線至地面距離 1050 mm
砂輪修整器最小進給量 0.001 mm
冷卻液流量 200 L/min
砂輪電機功率 30KW
導輪電機功率 4 KW
機床總功率 約42 KW
機床引接電源 3N-380V/50 Hz
機床外形尺寸 4150×1845×1700 mm
機床凈重 10000 Kg
三、 磨削精度：
圓度 0.0006mm
圓柱度 0.001mm
粗糙度 Ra0.125μm
