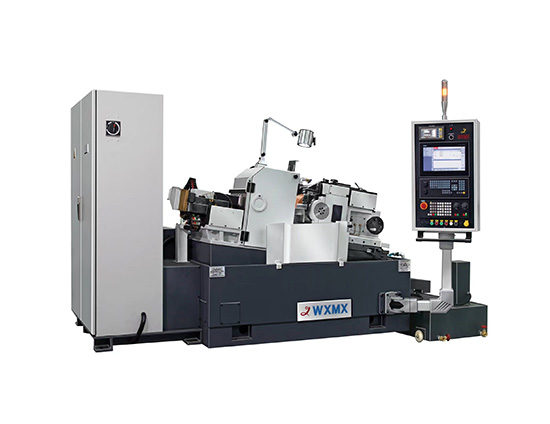

WMG-50

一、 機床主要特點：

      機床采用斜置床身，砂輪架固定、導輪架移動布局；

      機床砂輪主軸和導輪主軸均采用永磁同步電機驅動，砂輪主軸可配置全自動動平衡；

      導輪架滑板進給導軌采用直線導軌，由伺服電機經滾珠絲杠驅動；

      砂輪修整器進給和往復運動均采用伺服電機驅動滾珠絲杠結構，進給和往復導軌均為滾動導軌；

      導輪修整器往復采用減速電機交流變頻無極調速，往復導軌采用直線導軌；

      冷卻系統采用磁滾紙帶過濾冷卻箱；

      機床控制系統采用西門子伺服系統。

二、 主要用途和適用范圍

本機床主要用于對各種圈類、軸類零件的圓柱面進行貫穿磨，對各種階梯、錐形和圓柱形回轉面進行半自動或自動切入磨削。機床適宜小批和成批生產。

三、主要規格參數：

磨削工件范圍：                                              Φ2～Φ50 mm

磨削長度

貫穿磨                                                           120 mm

切入磨                                                           140 mm

磨削輪規格                                                     455×150×228.6 mm

導輪規格                                                        300×150×177.8 mm

磨削輪轉速                                                     2000 r/min

導輪轉速                                                        10～300 r/min

導輪回轉角

垂直面內                                                        -1°～+5°

水平面內                                                        -1°～+1°

進給最小值                                                      0.001 mm

砂輪中心連線至托架底面距離:                           185 mm

砂輪中心連線至地面距離:                                 1050 mm

砂輪修整器最小進給量:                                     0.001 mm

冷卻液流量                                                      50 L/min

砂輪電機功率                                                   15 KW

導輪電機功率                                                  2.4 KW

機床總功率                                                    約21 KW

機床供電電源                                                3PH+N+PE 380V/50 Hz

機床外形尺寸                                                3650×1800×1700 mm

        機床凈重                                                       4500 Kg

四、磨削精度：

       圓度                                                  0.0005 mm

       圓柱度                                               0.001 mm

       粗糙度                                               Ra 0.1 um
