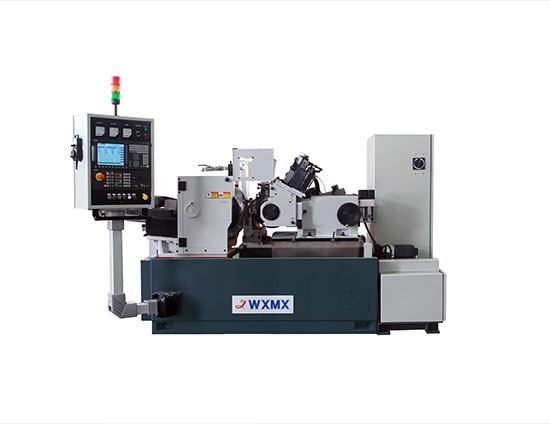

WM-50

一、 機床主要特點：

1. 機床采用砂輪架固定、導輪架移動布局；

2. 機床砂輪主軸采用懸臂支承、滾動軸承結構，導輪主軸采用雙支承、滾動軸承結構；

3. 導輪架進給導軌采用直線滾動導軌，由伺服電機經滾珠絲杠驅動；

4. 砂輪修整器采用金剛滾輪修整，滾輪回轉由伺服電機驅動；

5. 砂輪修整器進給和往復運動均采用伺服電機驅動滾珠絲杠結構，進給導軌和往復導軌均為直線滾動導軌；

6. 導輪修整器往復采用減速電機驅動滾珠絲杠結構，無極調速；

7. 導輪回轉采用主軸電機驅動；

8. 冷卻系統采用磁滾紙帶過濾冷卻箱；

9. 機床控制系統采用西門子伺服系統。

二、 主要用途和適用范圍

本機床主要用于對各種圈類、軸類零件的圓柱面進行貫穿磨，對各種階梯、錐形和圓柱形回轉面進行半自動或自動切入磨削。機床適宜小批和成批生產。

三、主要規格參數：

磨削工件范圍：                                                           Φ5～Φ50 mm

磨削長度

貫穿磨                                                                        200mm

切入磨                                                                        190 mm

磨削輪規格                                                                  600×200×305 mm

導輪規格                                                                     350×200×203 mm

磨削輪轉速                                                                  1100r/min

導輪轉速                                                                     10～200r/min

導輪回轉角                        垂直面內                             -2°～+4°

水平面內                                                                     -1°～+2°

進給最小值                                                                 0.001 mm

砂輪中心連線至托架底面距離                                       200 mm

砂輪中心連線至地面距離                                             1050 mm

砂輪修整器最小進給量                                                 0.001 mm

冷卻液流量                                                                100 L/min

砂輪電機功率                                                             18.5KW

導輪電機功率                                                             3.7 KW

機床總功率                                                                約25 KW

機床引接電源                                                             3N-380V/50 Hz

機床外形尺寸                                                             3300×2300×1650 mm

機床凈重                                                                   5000 Kg

三、 磨削精度：

圓度                                                              0.0005mm

圓柱度                                                           0.001mm

粗糙度                                                           Ra0.1μm
