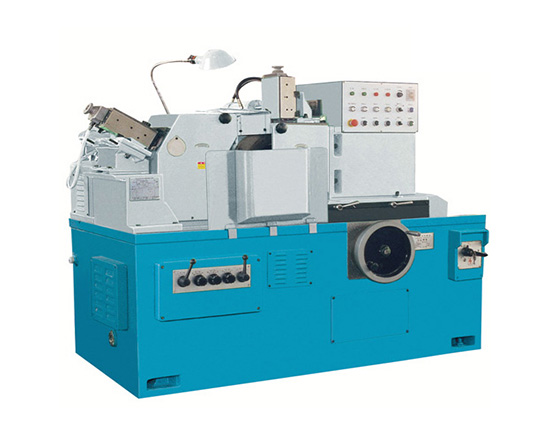

M1050A
Time：2023-10-16 Visits：2036
產品說明：
機床主要特點：
★機床采用砂輪架固定、導輪架移動方式。
★砂輪主軸采用多片式長軸瓦動壓油膜軸承，導輪主軸采用整體1：30錐體滑動軸承、砂輪、導輪均為懸臂式結構。
★導輪架進給導軌采用平V型液壓卸荷導軌。
★導輪調速采用交流變頻為無級調速。
主要用途及適用范圍：
主要用于圓柱體和環形零件外表面的通磨磨削。對圓錐度小于1：20的圓錐體和各種成型回轉體零件進行半自動或自動切入磨削加工。
磨削精度
| 圓度 | 0.002mm |
| 圓柱度 | 0.003mm |
| 粗糙度 | Ra0.32μm |
主要規模與參數
| 磨削工件范圍 | |
| 磨削直徑 | 通磨ф5-ф50 切入磨ф5-ф50 |
| 最大磨削長度 | 通磨120mm 切入磨145mm |
| 磨削輪規格 | P400×150×203mm |
| 導輪規格 | PSA300×150×127mm |
| 磨削輪轉速 | 1668r/min |
| 導輪轉速 | 20-200r/min |
| 導輪回轉角度 垂直面內 | -2°～+5° |
| 水平面內 | -1°～+3° |
| 進給手輪每格進給量 | 0.002mm |
| 修整器每格進給量 | 0.01mm |
| 砂輪中心連線至托架底面距離 | 220mm |
| 砂輪中心連線至地面距離 | 1000mm |
| 機床電機總功率 | 23kw |
| 磨削輪電動機功率 | 18.5kw |
| 導輪電動機功率(交流變頻) | 1.5kw |
| 機床使用電源 | 3N-50Hz 380V |
| 機床外形尺寸(長×寬×高)不包括水、電箱 | 1940×1681×1480mm |
| 機床凈重 | 2850kg |
