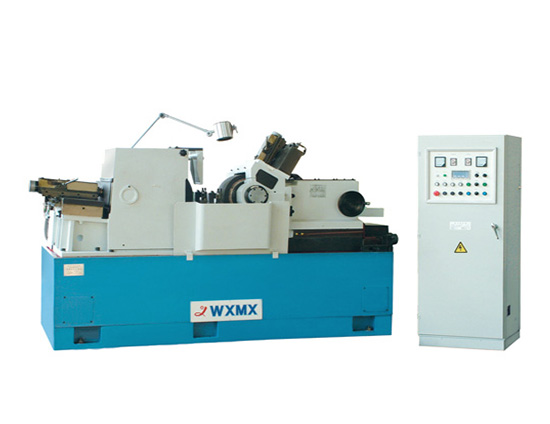

MG10100
Time：2023-10-23 Visits：1852
產品說明：
機床主要特點：
★機床采用砂輪架固定、導輪架移動方式。
★砂輪為懸臂式結構，更換砂輪方便，砂輪主軸采用多片式長軸瓦動壓油膜軸承。
★機床配置自動平衡裝置。
★導輪為雙支承結構，剛性好，導輪主軸采用多片式球支承短軸瓦動壓軸承。
★主軸潤滑帶有恒溫裝置。
★導輪架調速采用交流變頻調速，電氣控制系統采用可編程序控制(PC)或微機控制。
★導輪架進給采用滾珠絲桿，進給導軌為貼塑導軌。
★修整器往復采用交流變頻無級調速。
★冷卻系統配備磁滾紙帶過濾裝置。
主要用途及適用范圍：
主要用于對幾何精度和表面質量要求高的圓柱體和環形零件外表面的通磨磨削，對各種階梯及圓錐形和成形回轉體零件的半自動或自動切入磨削加工。
磨削精度
| 圓度 | 0.001mm |
| 圓柱度 | 0.0018mm |
| 粗糙度 | Ra0.16μm |
主要規格與參數
| 磨削工件范圍 | |
| 磨削直徑 | 通磨ф10-ф100(120)mm 切入磨ф10-ф100(120)mm |
| 最大磨削長度(用標準托架) | 通磨200mm 切入磨195mm |
| 磨削輪規格 | P600×200(250)×305mm |
| 導輪規格 | P350×200(300)×203mm |
| 磨削輪轉速 | 1100r/min |
| 導輪轉速 | 10-300r/min |
| 導輪回轉角度 垂直面內 | -2°～+5° |
| 水平面內 | -1°～+3° |
| 進給手輪每格進給量 | 0.001mm |
| 修整器每格進給量 | 0.01mm |
| 砂輪中心連線至托架底面距離 | 200mm |
| 砂輪中心連線至地面距離 | 1050mm |
| 冷卻泵流量 | 200L/min |
| 機床電機總功率 | 26kw |
| 磨削輪電動機功率 | 22kw |
| 導輪電動機功率(交流變頻) | 3kw |
| 機床使用電源 | 3N-50Hz 380V |
| 機床外形尺寸(長×寬×高)不包括水、電箱 | 3200×2575×1800mm |
| 機床凈重 | 7500kg |
