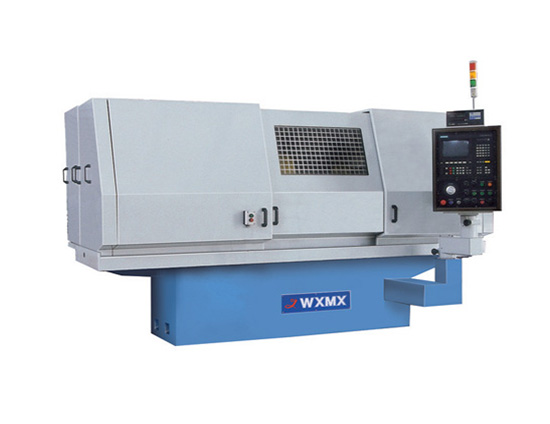

MK2120
Time：2023-10-27 Visits：1944
產品說明：
機床主要特點；
★工件一次裝夾自動磨削內孔和內外端面。
★工作臺縱向運動Z軸和砂輪橫向進給X軸傳動均采用西門子交流伺服系統控制高精度滾珠絲桿。
★砂輪架采用直線滾動導軌。
★工作臺采用平V型貼塑導軌。
★床頭箱采用高精度滾子軸承，交流變頻調速。
★工件裝夾采用液動薄膜卡盤、斜楔式滑爪卡盤和端面夾緊卡盤。
★尺寸控制采用定程磨削和量?jī)x加工中測量，定程磨削精度0.015mm，量?jī)x磨削精度小于0.01mm。
★冷卻液過濾采用磁性加紙質的精密過濾裝置。
★砂輪軸采用高精度皮帶傳動機械磨頭或電動磨頭。
★機床采用全封閉罩殼，并帶有吸霧裝置，有可靠的安全防護措施。
★機床所有導軌和滾珠絲桿均由潤滑站集中自動潤滑。
★電箱和機床為整體式結構，用戶無需進行機床與電箱的連線，占地面積小。
主要用途及適用范圍
主要用于磨削內孔、內凹端面、外端面、多階內孔、多階端面，是一種多用途生產型機床。機床整個磨削循環均自動完成，包括自動進給、自動修整砂輪、自動補償、自動控制尺寸，操作者僅需裝拆工件。該機床既適用于單件小批生產，也適用于大量大批生產。
工作精度
| 內孔圓度 | 0.002mm |
| 內孔圓柱度 | 0.004mm |
| 內孔表面粗糙度 | Ra0.32μm |
| 端面表面粗糙度 | Ra0.63μm |
| 端面對內孔垂直度 | 0.005μm |
主要規格參數
| 磨削孔徑 | 20-220mm |
| 最大磨削深度 | 200mm |
| 工件臺面上的最大旋徑 | 620mm |
| 工作臺最大行程(Z軸) | 600mm |
| 砂輪架最大行程(X軸) | 200mm |
| Z軸最高速度 | 8m/min |
| X軸最高速度 | 5m/min |
| 工件主軸轉速 | 100～500r/min |
| 床頭箱最大回轉角度 | 30° |
| 機床總功率 | 18kw |
| 機床重量 | 4500kg |
