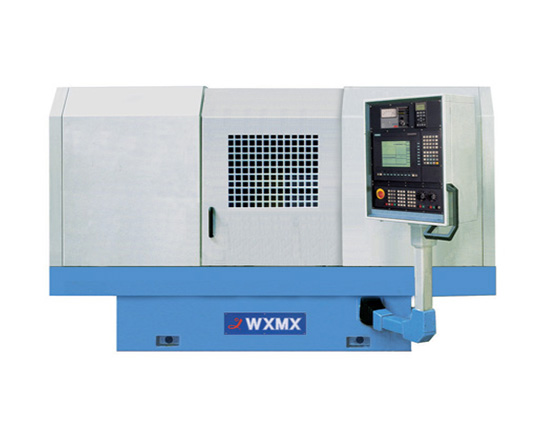

MK2115
Time：2023-10-27 Visits：2152
產品說明：
機床主要特點：
★MK2115為二軸聯動數控內圓磨床，一次裝夾能磨削內孔、內外端面和多階端面。
★所有移動導軌均采用西德依納公司(INA)的雙V型滾動導軌。
★機床伺服軸由西門子交流伺服電機直接帶動滾珠絲杠，控制系統采用西門子810D。
★床身頂面四周有冷卻液沖洗，床面無磨屑堆積。
★機床采用全封閉罩殼，并帶有吸霧裝置，所有運動導軌、滾珠絲桿和伺服傳動裝置也均有全封閉罩殼保護。
★床頭箱采用進口高精度球軸承，工件轉速交流變頻，無級調速。
★機床采用全齒節圓定位的液壓薄膜夾具或其他專用夾具。
★尺寸控制采用定程磨削和量?jī)x加工中測量。
★砂輪軸采用電動磨頭，油霧自動潤滑，靜止變頻無級調速。
★所有機床導軌和滾珠絲杠均由潤滑站自動潤滑。
★冷卻液過濾采用磁性加紙質的精密過濾裝置。
主要用途及適用范圍：
主要用于磨削內孔、內外端面，是新一代高精度高效率生產型機床。機床整個磨削循環均自動完成，操作者僅需裝拆工件。該機床特別適用于汽車等行業大量大批生產。
工作精度
| 內孔圓度 | 0.001mm |
| 內孔圓柱度 | 0.002mm |
| 端面對內孔垂直度 | 0.005mm |
| 內孔表面粗糙度 | Ra0.2μm |
| 端面表面粗糙度 | Ra0.4μm |
主要規格參數
| 磨削孔徑 | 15-150mm |
| 最大磨削深度 | 150mm |
| 工件臺面上的最大旋徑 | 500mm |
| 最大夾持工件外徑 | 200mm |
| 工作臺縱向行程(Z軸) | 450mm |
| 進給滑板橫向行程(X軸) | 120mm |
| Z軸最高移動速度 | 10m/min |
| X軸最高移動速度 | 5m/min |
| 床頭主軸轉速 | 100～1000r/min |
| 床頭主軸回轉角度 | -15°～+30° |
| 床頭主軸孔徑 | 42mm |
| 機床總功率 | 16.5kw |
| 機床重量 | 4000kg |
