MKW28125
Time：2023-10-27 Visits：1938
產品說明：
機床主要特點：

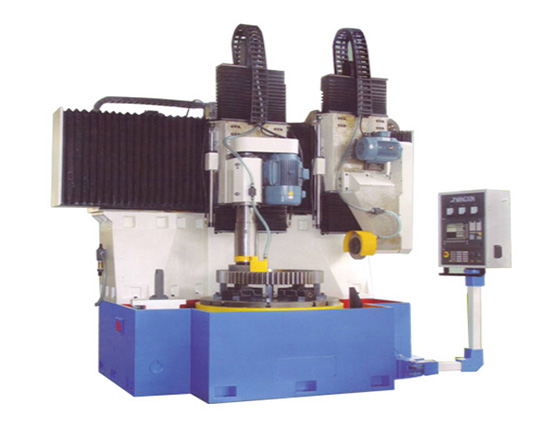

★MKW28125為四軸聯動立式數控萬能磨床，控制系統采用西門子840D，一次裝夾能磨削零件內孔、外圓、錐面、端面、多階孔及各種特殊型面。
★機床采用雙磨頭結構，根據加工零件需要，可選用兩只立式磨頭；一只立式磨頭，一只臥式端磨磨頭；一只立式磨頭，一只臥式范成磨頭等多種布局。立式、臥式高精度磨頭均變頻調速。
★導軌采用高精度、高抗振性的瑞士施耐博格滾柱導軌。
★工件主軸軸向支承。徑向支承均采用進口高精度軸承，變頻調速。
★上、下往復磨架采用液壓平衡。磨架能±15°回轉角度，用于長錐面振蕩磨削。
★機床導軌及滾珠絲桿均由潤滑站自動潤滑。并有密封的罩殼防護。
★機床配備標準多T型槽花盤，可選配多磁極電磁吸盤及各種專用夾具。
★機床尺寸控制采用定程磨削，可選配海德漢光柵尺閉環控制。
★整體式床身，床身頂面四周有冷卻液沖洗，床面無磨屑堆積。
★機床配備單點直線砂輪修整器，可選配圓弧砂輪修整器。
主要用途及適用范圍：
主要用于大型盤套類、箱體類零件內孔、外圓、錐面、端面磨削及特大型軸承內、外各滾道面磨削加工。各表面磨削一次裝夾完成。保證各磨削面的位置精度。是新一代高精度、高效率的生產型機床。該機床特別適用于特大型齒輪、箱體、軸承套圈等的批量生產。
工作精度
| 端面平面度 | 0.01mm |
| 端面對內、外圓垂直度 | 0.015mm |
| 端面表面粗糙度 | Ra0.8μm |
| 內、外圓圓度 | 0.006mm |
| 內、外圓圓柱度 | 0.01mm |
| 內、外圓表面粗糙度 | Ra0.4μm |
| 內、外圓同軸度 | 0.008mm |
主要規格與參數
| 磨削孔徑 | ф250～1250mm |
| 最大磨削深度 | 500mm |
| 最大磨削外徑 | ф1600mm |
| 工件最大回轉直徑 | ф1700mm |
| 最大磨削端面寬度 | 600mm |
| 橫梁左滑板行程(X1軸) | 11500mm |
| 橫梁右滑板行程(X2軸) | 1150mm |
| 左磨架上、下往復行程(Z1軸) | 650mm |
| 右磨架上、下往復行程(Z2軸) | 650mm |
| 左、右磨架回轉角度 | ±15° |
| 工件主軸轉速(變頻調速) | 3～80r/min |
| X1、X2、Z1、Z2軸最高速度 | 10m/min |
| X1、X2、Z1、Z2軸分辨率 | 0.001mm |
| 工作臺最大軸承 | 4000kg |
| 機床總功率 | 35KW |
| 罩殼出料口寬度 | 1600mm |
| 機床外形尺寸 | 3600×2100×3400mm |
| 機床重量 | 21000kg |
