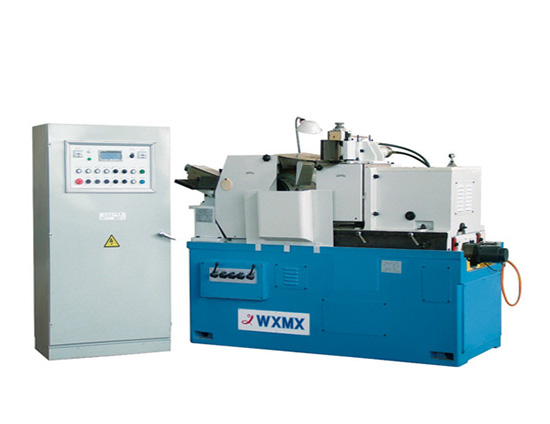

M10100/B
Time：2023-10-23 Visits：1984
產品說明：
機床主要特點：
★機床采用砂輪架固定、導輪架移動布局。
★砂輪為懸臂式結構，砂輪主軸采用多片式長軸瓦動壓油膜軸承。
★導輪為懸臂式結構，導輪主軸采用整體1：30錐體滑動軸承。
★導輪架采用滾珠絲桿步進電機進給。
★導輪架進給導軌采用平V型貼塑導軌。
★導輪架調速采用交流變頻調速。
主要用途及適用范圍：
主要用來對各種圈類、軸類零件的圓柱面進行通磨。
磨削精度
| 圓度 | 0.002mm |
| 圓柱度 | 0.003mm |
| 粗糙度 | Ra0.32μm |
主要規格與參數
| 磨削工件范圍 | |
| 磨削直徑 | 通磨ф10-ф100mm |
| 最大磨削長度 | 通磨120mm |
| 磨削輪規格 | P500×200×305mm |
| 導輪規格 | P350×200×203mm |
| 磨削輪轉速 | 1338r/min |
| 導輪轉速 | 10-200r/min |
| 導輪回轉角度 垂直面內 | -2°～+5° |
| 水平面內 | -1°～+3° |
| 進給手輪每格進給量 | 0.002mm |
| 修整器每格進給量 | 0.01mm |
| 砂輪中心連線至托架底面距離 | 200mm |
| 砂輪中心連線至地面距離 | 1050mm |
| 機床電機總功率 | 23kw |
| 磨削輪電動機功率 | 18.5kw |
| 導輪電動機功率 | 3kw |
| 機床使用電源 | 3N-50Hz 380V |
| 機床外形尺寸(長×寬×高) | 2500×1610×1750mm |
| 機床凈重 | 4500kg |
