MK1050
Time：2023-10-23 Visits：2072
產品說明：

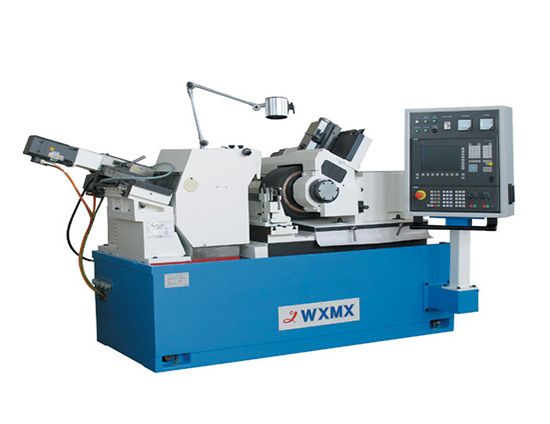

機床主要特點：★砂輪為懸臂式結構，砂輪主軸采用靜動壓軸承。
★導輪為雙支承結構，導輪主軸采用多片式短軸瓦動壓油膜軸承。
★主軸潤滑采用獨立潤滑油箱，并帶有恒溫裝置。
★導輪架進給導軌采用直線導軌，導輪架進給采用滾珠絲桿西門子伺服電機進給，最小進給量為0.0005mm。
★導輪采用交流變頻。
★砂輪修整器進給及修整器往復均采用滾珠絲桿西門子伺服傳動。
★導輪修整器往復采用滾珠絲桿交流變頻無級調速。
★冷卻系統采用磁滾紙帶過濾裝置。
主要用途及適用范圍：
本機床主要用來對各種圈類、軸類零件的圓柱面進行通磨。對各種階梯、錐形和圓柱形旋轉面進行半自動切入磨削，機床適宜于小批和成批生產中應用。
磨削精度
| 圓度 | 0.001mm |
| 圓柱度 | 0.0018mm |
| 粗糙度 | Ra0.16μm |
主要規格與參數
| 磨削工件范圍 | |
| 磨削直徑 | 通磨ф2-ф50 切入磨ф2-ф50 |
| 最大磨削長度(用標準托架) | 通磨200mm 切入磨190mm |
| 磨削輪規格 | P500×200×305mm |
| 導輪規格 | P350×200×203mm |
| 磨削輪轉速 | 1338r/min |
| 導輪轉速 | 10-200r/min |
| 導輪回轉角度 垂直面內 | -2°～+5° |
| 水平面內 | -1°～+3° |
| 進給最小值 | 0.0005mm |
| 進給伺服電機額定扭距 | 16.9Nm |
| 砂輪修整進給最小值 | 0.0005mm |
| 兩輪中心連線至托架底面高 | 200mm |
| 兩輪中心連線至床身底面高 | 1000mm |
| 冷卻泵流量 | 50L/min |
| 潤滑泵流量 | 25L/min |
| 機床總功率 | 18.5kw |
| 磨削輪電動機 | 15kw |
| 導輪電動機 | 3kw |
| 潤滑泵電動機功率 | 0.09kw |
| 冷卻泵電動機功率 | 0.12kw |
| 機床使用電源 | 3N-50Hz 380V |
| 機床外形尺寸(長×寬×高) | 2420×1935×1500mm |
| 機床凈重 | 4500kg |
